一．概   述

ENT231TL型一體化三參數（油溫、油位、振動）組合探頭，是無錫恩爾特公司ENT231系列冷卻塔風機安全監控系統中，一種非總線結構的通用型組合探頭，可以與多種通用二次儀表，或計算機數據采集測控系統(DCS、PLC等)連接使用。這種應用于風機減速箱安全運行監測的組合探頭，在其內部分別集成了測量油溫、油位、振動信號的傳感、轉換和變送電路，直接輸出與這些安全參量對應的4～20mA標準電流信號，可以配接各種通用型二次儀表或計算機數字采集監控系統。

二：外型和安裝結構：

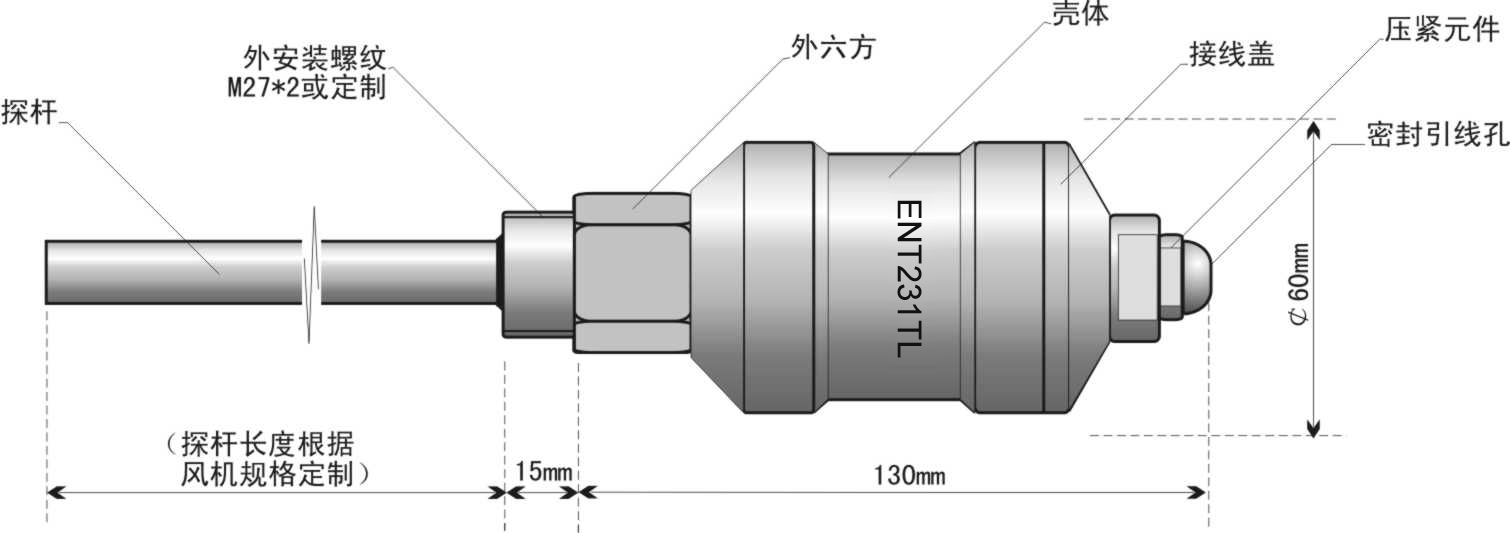

ENT231TL型一體化三參數組合探頭為不銹鋼全封閉防水結構，重量約0.6kg ，探頭是以外螺紋形式，安裝于風機減速箱的螺紋安裝孔中，探桿插入減速箱內，從而獲取減速箱中潤滑油溫度、潤滑油油位和箱體振動信號，完成變送輸出。螺紋規格和探桿插深需在定貨時申明。

● 溫度測量特性：

潤滑油溫度測量范圍：0～100 ℃ ， 溫度測量綜合誤差：±1℃

● 油位測量特性：

潤滑油油位測量范圍：-10～40㎜（0㎜處為減速箱正常油位下油限位置）， 油位測量綜合誤差： ±5㎜ 初上電時需穩定預熱約2分鐘；響應阻尼時間約1分鐘；被測介質必須是非導電性介質。

● 振動測量特性：

振動測量范圍：0～20 ㎜/s ,測量輸出與振動速度的真有效值（RMS）成正比,振動測量頻帶范圍：10～1000HZ,振動測量綜合誤差：±1㎜/s

● 信號輸出特性：

有源電流型輸出：DC/4～20mA ，要求無源電阻性負載。最大負載電阻測算（含傳輸線內阻）： Rmax=（V－15）/0.02  （其中V為供電電壓）

● 供電特性：

工作電壓：DC/24V±2V，空載工作電壓：DC/18V，最高保護電壓：DC/30V ，額定電流：DC/80mA,最大瞬時工作電流：150mA，內設電壓極性反接保護。

● 引線與維護：

探頭電纜參考配線規格為5×0.3㎜2/RVVP型五芯屏蔽電纜，電纜密封外徑應在￠6～￠7mm；由于風筒內的高濕度環境，電纜必需嚴格用硅橡膠做好密封！用戶最好在出廠時向廠方定制一條長度為10～15m的預封裝電纜，安裝時將電纜引出至風筒外部接線盒內進行連接。長期運行或潤滑油過臟都會導至油位測量出現誤差，此時將探頭拆下，使探桿部分往復浸入非水性有機溶劑中對油垢進行清洗，即恢復正常。

● 電氣連接：

5線6端子連接： 1# +V：+24V電源； 2# G：與外殼連通可接屏蔽；

3# -V：公共地線；  4# T：溫度信號輸出；  5# A：振動信號輸出；

6# L：油位信號輸出。

為避免探頭在現場接線由于密封不良造成的麻煩，通常供貨時已預先選裝好一條五芯屏蔽電纜，電纜接線顏色對應關系如下：

紅色：+24VDC電源,   棕色：com公共地線， 黃色：溫度信號輸出，

綠色：振動信號輸出，  藍色：液位信號輸出
